GIACOMINI

Plancher chauffant rafraîchissant

En savoir plus: http://www.giacomini.fr/Default.aspx?aid=355

Basé sur l'effet du rayonnement, le système GiacoConfort (plancher chauffant/rafraîchissant) distribue de manière homogène et indépendante, grâce au thermostat d'ambiance,  pièce par pièce, une chaleur basse température. Agissant directement dans la masse des éléments et non sur l'air ambiant, ce chauffage offre un confort optimal ! Il est plus sain car pas de convection et donc pas de circulation de poussière.

Le principe est simple, et consiste à faire circuler de l'eau (chaude basse température ou froide) à travers des tuyaux intégrés dans la dalle d'enrobage, conduisant cette dernière à émettre par rayonnement, soit de la chaleur soit en absorbion en mode rafraîchissement, garantissant ainsi, en fonction des saisons, une température ambiante adéquate dans votre habitation.

Nous retrouvons un peu ce principe dans les maisons d'autrefois qui disposent de murs très épais.

AVANTAGES...

Confort absolu

- Une température homogène dans toute la maison.
- Régulation pièce par pièce.
- Insonore.

Système réversible

- Chaud en hiver, fraîcheur en été.

Economique

- Même confort à 18°C en plancher chauffant qu'à 20°C avec radiateurs (convection), soit  une économie moyenne d'environ 14 % sur votre facture.

- Choix de l'énergie : gaz, fioul, électricité...

Esthétique

- Plus de radiateurs, soit un gain de place .

- Plus de traces noires sur les murs et plafonds.

Hygiénique

- Plus de déplacement de poussière.

- Plus de jambes lourdes, la température du sol n'excède pas 28°C.



COMPOSITION

Le collecteur distributeur hydraulique (départ/retour) :

Tous les tubes desservant l'habitation partent et reviennent du collecteur. Ces derniers sont fabriqués en laiton matricé et peuvent être équipés de micro-moteurs, permettant une régulation de la température pièce par pièce (en association avec les thermotats d'ambiance).

La régulation

Véritable centre nerveux du système, vous avez plusieurs choix possibles. C'est elle qui gère tout, en fonction des variations de température extérieur/intérieur.La régulation comprend :- Régulateur proportionnel intégral- Sonde de température externe et sonde de température départ- Sonde anti-condensation + support- Thermostat d'ambiance et module de contrôle.

Les plaques isolantes

Elles assurent la fonction d'isolant et aussi celle de support pour les tubes du plancher chauffant. Nous vous proposons 4 types de plaques :- Plaque à plots en polystyrène expansé avec pare-vapeur- Plaque à plots acoustique en polystyrène expansé avec pare-vapeur - Plaque plane en mousse de polyuréthane - Plaque plane en polystyrène expansé. Différentes resistances thermiques sont présentées pour chaque modèle de plaque. Ces valeurs doivent correspondre à celles préconisées par le DTU 65-14 en fonction du type de bâti.

"plaque plane"

"plaque à plot"

Les tubes

En matériaux de synthèses, nous mettons à votre disposition :le tube PE-RT et le tube PER. Ce sont ces tubes qui, reliés au collecteur, permettent à l'eau de circuler dans le plancher chauffant.

"tube PE-RT"

"tube PER"

Les utilitaires

- Additifs pour ciment : spécialement conçus pour les dalles d'enrobage destinées aux planchers chauffants/rafraîchissants.

 - Produit de protection "K375" : réduit l'entartrage, la corrosion et la formation de boue dans le système hydraulique.

 - Isolant périphérique : assure la désolidarisation de la dalle avec les cloisons.

- Clips de fixation : agrafe en polypropylène servant à fixer les tubes à des endroits précis.

Comptage d'énergie

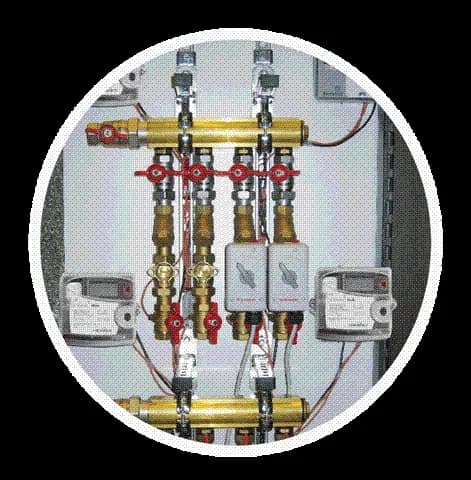

MODULES HYDRAULIQUES POUR COMPTAGE D'ENERGIE

Les modules hydrauliques de comptabilisation Giacomini offrent une mixité de solutions.

Ils s’adaptent à tous types de production d'énergie et de distribution : réseau d'eau sanitaire urbain, chaufferie collective, chauffage central, PAC, panneaux solaires...

Les solutions Giacomini permettent de réaliser des installations de comptage soit en gaine palière, soit décentralisées dans chaque logement. Equipés de vannes de régulation à boisseau sphérique 2 ou 3 voies, les modules Giacomini s’intégrent parfaitement dans les distributions primaires, à débit variable ou à débit constant.



COMPTAGE D’ENERGIE CHAUFFAGE

Module de comptage d’énergie prêt a assembler permettant un montage rapide prévu pour une installation dans la gaine technique palière pouvant alimenter de 2 à 6 appartements. Ces modules sont équipés d’une vanne motorisée, d’un filtre, de vannes d’isolement dont une est équipée d’une prise M10 femelle pour la connection d’une sonde immergée, d’une manchette d’attente de compteur d’énergie.

Ces modules sont livrés prêt à assembler.



MODULE HYDAULIQUE DE COMPTAGE INDIVIDUEL

Equipement

            Départ :

            - Vanne d’isolement

            - Filtre

            - Vanne de régulation

            - Moteur

            - Vanne avec prise de température

            Retour :

            - Vannes d’isolement de comptage d’énergie

            - Manchette de compteur

            Option :

            - Thermostat programmable ou non programmable

Les vannes

En savoir plus: http://www.giacomini.fr/Default.aspx?aid=354

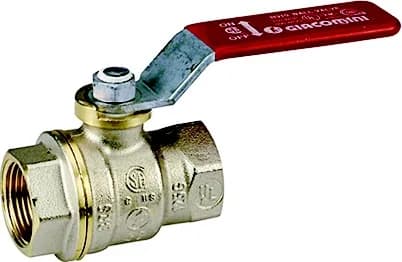

VANNE A SPHERE CARREE

Chaque vanne est testée en étanchéité interne (étanchéité de la sphère et des joints) et  en étanchéité externe (à travers l’axe).

Marquage de la vanne à l’année et la semaine de fabrication. Ce qui leur  assure une parfaite traçabilité à travers le temps.

La poignée est isolée thermiquement et reste manœuvrable sans gant de protection.

L’axe est inéjectable, monté  à l’intérieur du corps, sa forme particulière interdit son éjection. Pas  de  presse-étoupe sur nos vannes, une double étanchéïté est assurée par des joints oring.

Laiton matricé ISO 426/2

La sécurité et la tranquilité avec GIACOMINI ISO 9001 (BSI depuis le 23/01/86)

Notre gamme de vannes est utilisable avec de l’eau, de l’huile, des produits pétrolifères et des fluides gazeux.





VANNE A SPHERE CARREE R950W (NE FAVORISE PAS LA LEGIONELLE)

Un orifice pour éviter la formation de légionelle!

Lors des ouvertures et fermetures de la vanne, habituellement, l'eau stagne entre l'extérieur du boisseau et l'intérieur du corps de la vanne. Pour éviter ce phénomène, un percement a été effectué  dans la sphère afin de provoquer un brassage d'eau et donc d'éviter l'effet de bras mort.

Ce résultat permet de ne pas provoquer la légionellose dans la vanne.
